高速数据采集板卡主要用于对宽带信号进行高速连续实时采集记录,适用于雷达、无线通信、软件无线电、电子对抗、电子侦察、卫星导航、复杂电磁环境模拟信号的高速采集、分析、记录、存储和处理等。
该产品采用集成化、模块化、可扩展的设计架构,由高速采集FMC子卡+FPGA载板构成,高速AD子卡可选择16位65M/16位125MSPS/14位250MSPS/14位1GSPS/10位1.5GSPS/16位1GSPS/10位3GSPS/12位1.8GSPS/12位3.6GSPS等,并可进行定制和多板叠加扩展。
总线接口可根据用户需求灵活选择,包括PXIE/PCIE/VPX等。板载缓存可选择DDR3 4GB/8GB或DDR4 32GB。并可通过光口进行存储容量和功能扩展,从而构成高速数据采集记录存储回放和处理系统。此外,本产品还可根据用户要求进行定制的软件界面设计、以及上位机处理和显示功能扩展。

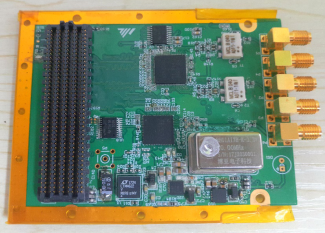

图1 FMC高速采集子卡(4通道16位125MSPS)

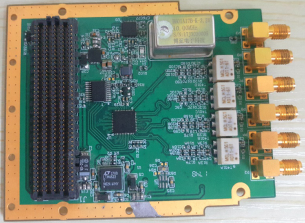

图2 FMC高速采集子卡(4通道14位1GSPS)

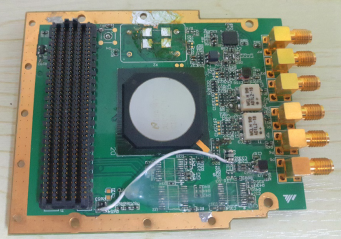

图3 FMC高速采集子卡(2通道10位1.5SPS)

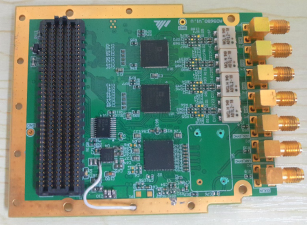

图4 FMC高速采集子卡(2通道16位1GSPS)

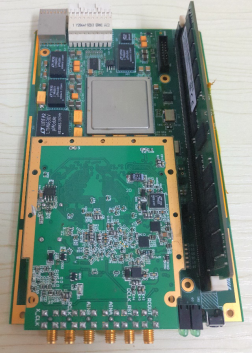

图5 高速采集子卡搭配FPGA载板PXIe接口
图6 高速采集子卡搭配FPGA载板DDR3 8GB/DDR4 32GB缓存

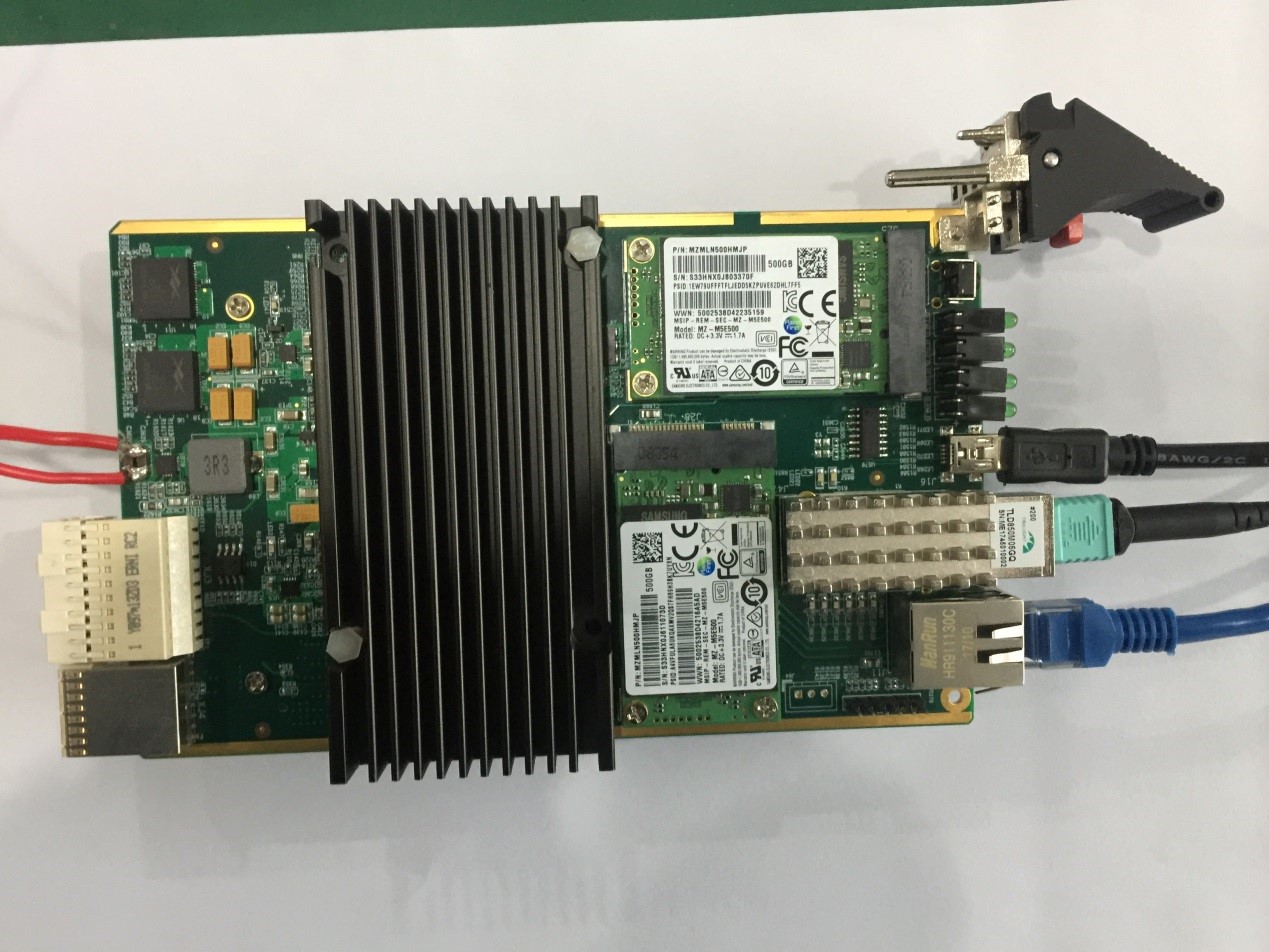

图7 SSD存储控制板
模块化、通用化、可扩展的产品架构,丰富多样的高速数据采集子卡选择,特别是14位1GSPS采集、16位1GSPS采集这两种FMC子卡,填补了当前国内高速数据采集卡的市场空白。
卓越的高速数据采集性能,所研制的全部高速数据采集卡信噪比(SNR)、有效位数(ENOB)等指标均与芯片手册上相当,且具有多板、多通道同步采集扩展功能。
丰富的FPGA载板选择,市场上最大容量的板载缓存。总线接口包括PXIE、PCIE、VPX等,板载缓存包括DDR3 4GB/8GB、DDR4 32GB等,并可通过光口进一步扩展缓存容量。
可定制化的上位机软件界面设计和信号处理分析显示功能扩展,上位机软件可采样VC、C#、Labview等软件进行开发。
雷达测试;卫星导航;半实物仿真;电子侦察对抗;激光;高速数据记录回放;宽带无线网络通讯;频率捷变无线通讯;宽带卫星通信;软件无线电。
