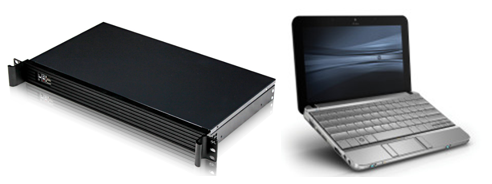

作为发射机的重要组成部分，中频信号发生器在雷达、通信领域、地面测试等方面都有广泛的应用，可产生中频接收所需的中频信号模拟源，并可结合上变频器后生成射频信号。在某些应用场合，例如一定频段范围内的快速扫描、高速调频等，需要快速改变中频信号参数，这就是所谓的高速捷变，本设备就是根据上述需求所研制的中频信号源。 下图为采用1U机箱和笔记本电脑的中频信号发生器，电源模块、滤波和增益调整、中频数字信号源电路板固定在机箱内部。当然，中频信号发生器也可以采用2U机箱+3.5英寸嵌入式显示屏，或4U工控机+8英寸显示屏来实现。

此外，中频信号发生器也可以作为系统设备的组成部分，与控制板和射频模块一起构成更完整的射频信号系统，下图为高速捷变中频信号发生器电路板。

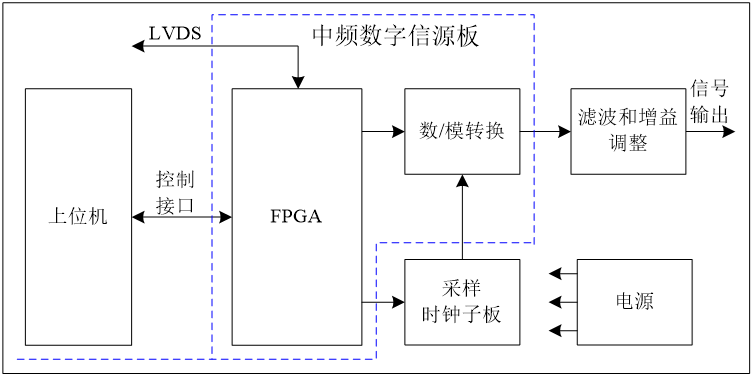

为了便于实现模拟和数字信号的隔离，以及调试和维护方便起见，中频信号发生器由上位机、中频数字信源板、采样时钟子板、滤波和增益控制、电源模块组成，如下图所示。控制和数据信号可由控制或LVDS接口输入，状态信息和中间数据也可由相应接口输出。

a.中频载波：200MHz~300MHz；

b.中频信号带宽：2M~80M；

c.输出功率：-40~0dBm，可扩展；

d.可产生单频连续被、矢量调制信号、模拟调制信号、以及常规雷达信号；

   单频信号：分辨率小于1HZ，杂波抑制达到70dBc；

   矢量调制信号：调制方式BPSK、QPSK、8PSK、16QAM、32QAM、…、256QAM，传输速率1M~80Mbps，并可扩展，杂波抑制约50dBc；

   模拟调制类型：FM、AM；

   雷达信号类型：脉冲、线性调频；

e.高速捷变：从收到命令控制到产生输出信号，处理延时<50ns，并可扩展到更低。

1、高速捷变技术：采用尽量高的FPGA处理时钟，优化从收到控制信号到产生中频数字信号的时钟节拍数，并采用延迟最短的D/A转换器；

2、并行载波和调制技术：由于载波频率达到约300MHz，为了在缩短捷变时间的同时保证相应的杂波抑制，采样时钟需达到约2GHz或以上，远远超过FPGA可达到的处理速度，因而需采用并行结构实现载波和数字调制信号的产生。

航天高速调制设备；

航天高速解调的测试设备；

专用信号源的基带产生；

任意波形发生器；

民用通信的调制设备。
